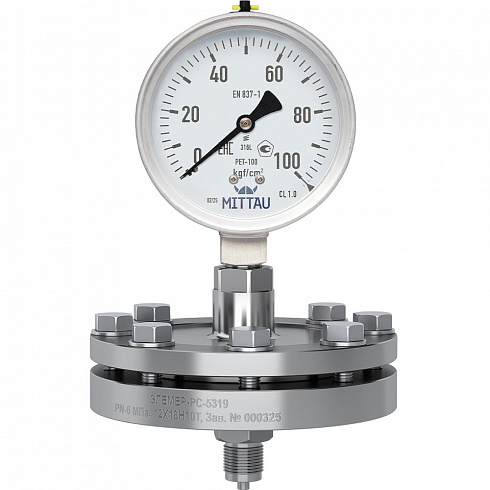

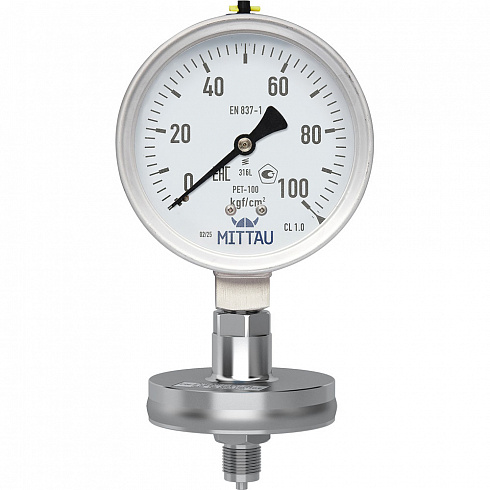

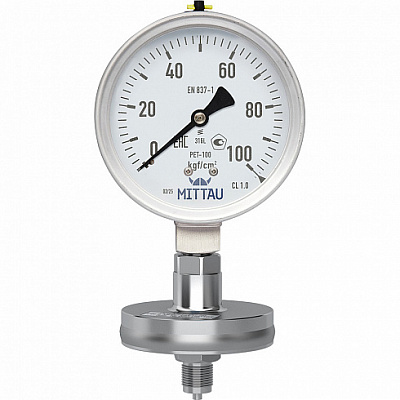

Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»

Новинка

Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»
Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»

Описание: Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»

Описание
  • Защита манометра от агрессивных, вязких, кристаллизующихся, высокотемпературных сред;
  • Виды измеряемого давления — избыточное (ДИ), избыточное-разрежение (ДИВ);
  • Максимальное рабочее давление — 60 МПа;
  • Минимальный диапазон давления — 160 кПа;
  • Основная приведенная погрешность — от ±1,0%;
  • Диаметр корпуса манометров: 63 мм, 100 мм, 160 мм;
  • Материал корпуса манометров — нержавеющая сталь 304, нержавеющая сталь 316L;
  • Подключение к процессу сборки «Манометр + Разделитель сред» — резьбовое М20×1,5, G1/2, К1/2 (1/2NPT) или фланцевое — DN50…DN100;
  • Стандарт исполнения фланцев по ГОСТ 33259-2015, DIN EN 1092-1; ASME B16.5-2017;
  • Материал мембраны разделителей сред — нержавеющая сталь 316L, фторопластовое покрытие, Хастеллой С-276, золоченое покрытие;
  • Температура измеряемой среды:
    • –50…+300 °С (монтаж с капилляром);
    • –50…+150 °С (прямой монтаж);

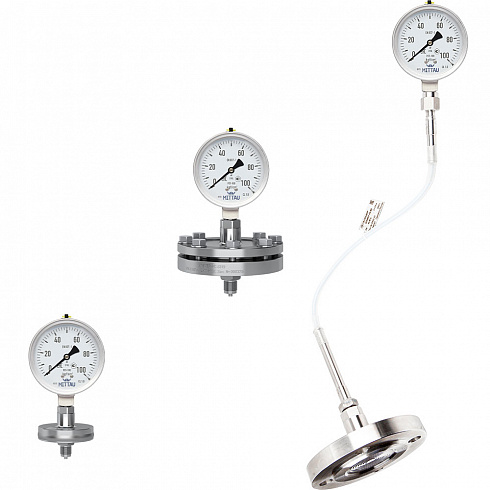

  • Способы монтажа: прямой монтаж, через капиллярную линию;
  • Сборки «Манометр + Разделитель сред» с капиллярной линией до 15 метров.

Характеристики: Комплекты «Манометр типа PN или PER с разделителем сред ЭЛЕМЕР-РС»

Характеристики
Параметр Тип манометра«PN» — манометр в корпусе из нержавеющей стали Тип манометра «PER» — манометр из нержавеющей стали (корпус и штуцер)
Внешний вид Нажмите для увеличения Нажмите для увеличения
Описание вибростойкий для тяжелых условий эксплуатации манометр кислотостойкий
Заполнение корпуса глицерин, силиконовое масло М50, без гидрозаполнения
Диапазоны измерений избыточное давление (ДИ) 160 кПа (1,6 кгс/см2), 250 кПа (2,5 кгс/см2), 400 кПа (4 кгс/см2), 600 кПа (6 кгс/см2), 1 МПа (10 кгс/см2), 1,6 МПа (16 кгс/см2), 2,5 МПа (25 кгс/см2), 4 МПа (40 кгс/см2), 6 МПа (60 кгс/см2), 10 МПа (100 кгс/см2), 16 МПа (160 кгс/см2), 25 МПа (250 кгс/см2), 40 МПа (400 кгс/см2), 60 МПа (600 кгс/см2)
Диапазоны измерений избыточное давление-разрежение (ДИВ) (–100…60 кПа) / (–1…0,6 кгс/см2), (–100…150 кПа) / (–1…1,5 кгс/см2), (–100…300 кПа) / (–1…3 кгс/см2), (–100…500 кПа) / (–1…5 кгс/см2), (–100…900 кПа) / (–1…9 кгс/см2), (–100 кПа…1,5 МПа) / (–1…15 кгс/см2), (–100 кПа…2,4 МПа) / (–1…24 кгс/см2)
Единицы измерения кПа, МПа, кгс/см2, бар кПа, МПа, кгс/см2, бар
Класс точности ±1,0%; ±1,5%; ±1,6%; ±2,5%; ±4,0% ±1,0%; ±1,6%; ±2,5%
Диаметр корпуса 63 мм, 100 мм, 160 мм 63 мм, 100 мм, 160 мм
Материал корпуса сталь 304 (базовое исполнение), сталь 316L сталь 316L
Материал трубки Бурдона медный сплав сталь 304 (базовое исполнение), сталь 316L
Материал стекла акрил (ПММА), приборное стекло, многослойное безопасное стекло приборное стекло, многослойное безопасное стекло
Материал штуцера медный сплав сталь 304 (базовое исполнение), сталь 316L
Температура окружающей среды
  • –40…+70 °С (без гидрозаполнения)
  • –20…+70 °C (заполнение глицерином)
  • –40…+70 °C (заполнение силиконовым маслом)
  • –40…+70 °C (без гидрозаполнения)
  • –20…+60 °C (заполнение глицерином)
  • –50…+60 °C (заполнение силиконовым маслом)
Температура измеряемой среды
  • –40…+70 °С (без гидрозаполнения)
  • –20…+60 °C (заполнение глицерином)
  • –40…+60 °C (заполнение силиконовым маслом)
  • –40…+70 °С (без гидрозаполнения)
  • –20…+100 °C (заполнение глицерином)
  • –50…+100 °C (заполнение силиконовым маслом)
Присоединение к процессу наружная резьба М20×1,5 (только для присоединения к разделителю сред ЭЛЕМЕР-РС или капиллярной линии ЭЛЕМЕР-ЛК
Расположение разъема (штуцера) радиальное (базовое), задний эксцентрик, центрическое крепление
